Ventajas de la pistola invertida para Soldadura por puntos

Ventajas de la pistola invertida para Soldadura por puntos

Como sabemos, la Soldadura por puntos es un método de Soldadura por resistencia que se basa en presión y temperatura, teniendo un grado de complejidad mayor a los procedimientos normales ya que la fuerza y la corriente se aplican de forma secuencial creando un ciclo que no debe dar lugar a errores; por lo tanto, una de las herramientas esenciales en este tipo de procesos industriales serán las pistolas de Soldadura, y de la mano de nuestro socio Centerline, el día de hoy le hablaremos específicamente de uno de sus tipos más usados y confiables: la pistola invertida para Soldadura por puntos.

Así que, acompáñenos, y conozca todas sus características y funciones.



La pistola invertida para Soldadura por puntos

Las pistolas de Soldadura tienen como principal función la conversión de la energía eléctrica en calor provocando, a través de una punta metálica, la fusión del material.

No obstante, es claro que su funcionamiento se ha ido especializando cada vez más, y justamente debido al incremento de producciones con alimentación robótica, el aumento de volúmenes y las aplicaciones de Soldadura de proyección, es que Centerline ha desarrollado el concepto de la pistola invertida para Soldadura por puntos, la cual garantiza:

  • Reducciones de ciclos de tiempo: Ya que permite la alimentación simultánea de sujetadores durante la carga de partes o piezas.
  • Ángulo óptimo de alimentación de sujetadores: Minimizando aquellos mal alimentados.
  • Correcta carga del sujetador: Posicionándose fuera del área de manejo de materiales y prácticamente eliminando cualquier interferencia con las actividades de carga de piezas, reduciendo los desafíos de introducir sujetadores en piezas con geometrías complejas o de difícil acceso.
  • Mayor simplificación de la programación robótica para la carga de piezas: Resultado de la eliminación en la interferencia de los sistemas de alimentación de sujetadores.

Así mismo, la pistola invertida para Soldadura por puntos de Centerline, incluye el sistema VeriFastTM LVDT de detección, el cual se incorpora a la misma para verificar la presencia de la tuerca, así como su correcta orientación y modelo antes de empezar con la Soldadura, minimizando partes dañadas o rotas.



¿Cómo funciona la pistola invertida para Soldadura por puntos?

Por otro lado, y para entender todavía mejor el funcionamiento de la pistola invertida para Soldadura por puntos, revisemos el proceso básico de la misma:

Paso 1:

Todo comienza montando la pistola con el accionador hacia arriba.

Paso 2:

El sujetador es cargado con las proyecciones (también viendo hacia arriba) hasta el electrodo inferior y desde el sistema de alimentación que opera entre las placas de montaje de la pistola, para así no interferir con la carga de partes o piezas.

Paso 3:

Al mismo tiempo, la parte o pieza a soldar es incorporada por el robot a posición en el electrodo superior.

Paso 4:

Una vez que la pieza está en posición, la pistola es incorporada para levantar el sujetador hacia la misma y así transferirla al electrodo superior estacionario, resultando en una mayor eficiencia de alimentación.

Paso 5:

La Soldadura es realizada y la pistola se abre para permitir la eyección de la pieza.

Y, finalmente, la secuencia se repite de forma automatizada para la siguiente Soldadura, logrando así un proceso más eficiente, rápido, limpio y a prueba de errores.



Otros beneficios de una pistola invertida para Soldadura por puntos Centerline

Además de todo lo anterior, es importante recordar que la pistola invertida para Soldadura por puntos de Centerline tiene otras 3 características que la distinguen de otras de su mismo tipo:

  • Diseño transgun: Hecho para brindar eficiencia, confiabilidad y consistencia en la calidad de la Soldadura que su industria necesita.

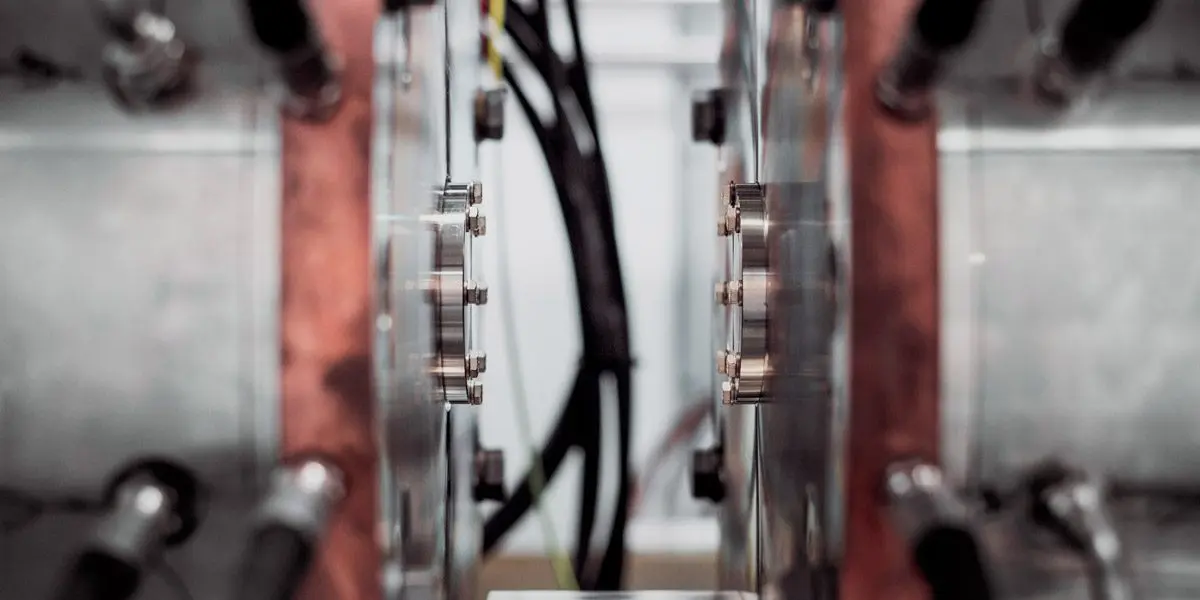

  • Diseño cero impacto: Pensado para disminuir la vibración y el impacto que llega a la pistola soldadora y la maquinaria, reduciendo el desgaste de su equipo, minimizando costos operativos y maximizando el tiempo activo y de vida útil de sus máquinas y robots.
  • Reducción del derrape y desalienación del electrodo: Mejorando la calidad de la Soldadura y evitando errores operativos o de programación.

Además de contar con componentes intercambiables que permiten hacer fáciles cambios de diseño en líneas de producción, reduciendo gastos de mantenimiento y refacciones.





Pistola invertida para Soldadura por puntos

La importancia de mejorar y automatizar las máquinas de Soldadura por puntos es un hecho, ya que las necesidades actuales de las industrias automotriz, metalúrgica, aeroespacial y del metalformado son cada vez mayores, requiriendo la máxima precisión y una alta velocidad a fin de lograr líneas de producción y montaje de alto rendimiento.

Por lo tanto, la tecnología y el diseño de la pistola invertida para Soldadura por puntos, justamente logra esto, siendo capaz de soldar en todo tipo de condiciones, incluso de alta dificultad, de forma precisa y eficiente, minimizando gastos y tiempo y logrando una Soldadura de alta calidad.
