En anteriores entradas ya hemos hablado del uso e importancia de las pistolas en la Soldadura por Resistencia, pues a través de sus puntas metálicas se logra la fusión del material, además de maximizar la calidad de las uniones; y, por lo tanto, hoy hablaremos más sobre un tema esencial para ellas: los diferentes tipos de pistolas para Soldadura por Resistencia, enfocándonos en los productos de un experto a nivel mundial: Centerline
Pistolas de Soldadura Familia FlexGun™
Y ahora sí, conozcamos los diferentes tipos de pistolas para Soldadura que pertenecen a la familia más famosa de Centerline: FlexGun™, las cuales comparten las siguientes características que las hacen las mejores:
- Diseños prácticos que proveen de acceso sencillo a los componentes principales a fin de facilitar el mantenimiento y el reemplazo de componentes usados.
- Enfriamiento óptimo para mejorar la vida del transformador y del electrodo, así como para permitir ciclos de trabajo de mayor rendimiento.
- Actuadores intercambiables: Servo, neumáticos y de intensificación de aire/aceite.
- Cuerpos comúnes para minimizar diseños personalizados y mejorar tiempos de entrega.
- Gran fuerza para permitirle a los paquetes ser usados en robots con capacidades más ligeras.
Así como una gran facilidad para realizar modificaciones (en brazos, transformadores y actuadores) a fin de poder reusarlos en futuros programas; dándoles la mayor flexibilidad existente en el mercado.
Miembros de la Familia FlexGun™
Por otro lado y aunque como dijimos, todos los miembros de esta familia comparten las características antes descritas, hay 4 principales subfamilias dentro de ella, las cuales están diseñadas para diferentes aplicaciones:
1: Pistolas FlexGun™ Standard
Listas para las aplicaciones robóticas o estacionarias de cualquier empresa y diseñadas para:
- Altas fuerzas de Soldadura típicamente entre 5,350 y 13,300 N.
- Con actuadores intercambiables: servo, neumáticos y aire/aceite.
- Opciones de estilos y rangos de brazo para satisfacer necesidades específicas de distintas fuerzas de Soldadura.
- Opciones igualadoras y no igualadoras.
- Rangos de transformador de 55 a 136 KVA AC o 100-225 MFDC.
Así como con las siguientes características:
- Construcción robusta.
- Tamaño común del cuerpo modular y diferentes diseños de brazos.
- Facilidad para accesar y reemplazar shunts.
- Incorporaciones de electrodos, válvulas, mangueras y sensores bajo especificaciones del cliente; así como brazos de aluminio y cobre y placas laterales.
Además de poderse configurar en 3 tipos de pistolas para Soldadura por resistencia:
- C-gun: Con una profundidad de garganta de 30-760 mm, fuerza máxima de Soldadura de <8900 N, masa de 91 -160 kg y rango de trasformador AC-55-136 /DC 100-225.
- Pinch: Con una profundidad de garganta de 200-965 mm, fuerza máxima de Soldadura de <13350 N, masa de 91 -155 kg y rango de trasformador AC-55-136 /DC 100-225.
- 90° Pinch: Con una profundidad de garganta de 305-915 mm, fuerza máxima de Soldadura de <13350 N, masa de 125 kg y rango de trasformador AC-55-136 /DC 100-225.
Permitiéndoles el uso de diferentes tipos de brazo, opciones de ecualización y distintos rangos en el uso de transformadores, a fin de mantener resultados y parámetros fiables, eficientes y de alta calidad.

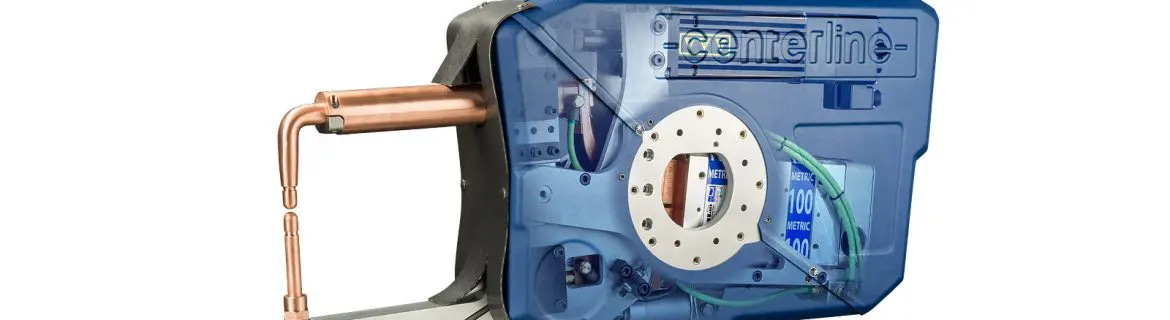

2: Pistolas FlexGun™ RA (Robotic Assembly)
Las ideales para las industrias del metalformado con materiales medianos a ligeros y diseñadas para:
- Necesidades de montajes de producción robotizada.
- Industria automotriz, principalmente de ensamblaje.
Y, con las siguientes características:
- Encajan en robots empezando en los 100 kg para reducir costos globales de integración.
- Soportando hasta 8896 N de fuerza.
- Con gran variedad de posiciones de montaje y sin la necesidad de personalizar sistemas de mangueras y paquetes de servicio.
- Optimizadas para actuadores servo, aunque también se pueden usar en neumáticos y de aire/aceite.
- Con gran variedad de opciones de brazo para satisfacer de mejor forma las necesidades de fuerza y tamaño de gargantas.
- Diseño práctico y sencillo para dar mantenimiento fácil.
- Conexiones secundarias mínimas para optimizar eficiencia eléctrica.
Además de poder configurarse en 2 tipos de pistolas para Soldadura:
- C-gun: Con una profundidad de garganta de 30-440 mm, fuerza máxima de Soldadura de <8900 N, masa de >90 Kg y rango del trasformador DC 100-185.
- Pinch: Con una profundidad de garganta de 200-760 mm, fuerza máxima de Soldadura de <8900 N, masa de >90 kg y rango del trasformador AC 55-136.
Ambas diseñadas, por supuesto y específicamente, para montajes de producción robótica.
3: Pistolas Nut
Las cuales están diseñadas para:
- Aplicaciones de tuercas y pernos.
- Agilizar necesidades de fuerza de Soldadura y contar con una mínima deflexión.
- Necesidades de Soldadura de pedestal.
Y, con las siguientes características:
- Alta eficiencia eléctrica con conexiones secundarias mínimas.
- Operación suave que extiende la vida de la pistola y el electrodo, además de mejorar la calidad de la Soldadura.
- Con actuadores pequeños que reducen el consumo de aire.
- Cuerpos no montados directamente a los transformadores para eliminar daños mecánicos potenciales.
Además de brindar un fácil acceso a sus componentes para necesidades de servicio y mantenimiento.
4: Pistolas FlexGun™ UL (Ultra Light)
Diseñadas para las necesidades en aplicaciones ligeras de Soldadura por resistencia con pesos por debajo de los 70 kg, lo que también las hacen ideales para su uso en modelos robóticos con cargas útiles de 80 kg o más.
Además, ofrecen diseños ligeros, fuerza superior de Soldadura, aptitud para soportar fuerzas 4G de aceleración y diseño simétrico no sólo para componentes de fuentes únicas, además de estar evaluadas en más de 20 millones de ciclos; todo para cumplir con las necesidades de manufacturas de alta densidad.
Conozca los tipos de pistolas para Soldadura
Con este listado, esperamos que usted haya podido conocer más sobre los diferentes tipos de pistolas para Soldadura de Centerline, pues como pudo ver la familia FlexGun™ combina toda la variedad para cualquier tipo y necesidad de industria y siempre procurando la mejor calidad y eficiencia.
Así que ya sabe, hay una pistola especial para sus productos, por lo que lo estamos esperando para asesorarlo.
